如何實施電梯刷卡與樓宇對講的訪客聯動功能

一．訪客聯動功能是什么？

電梯的梯控設備與樓宇單元門可視對講系統之間通過485通訊布線，連接在一起，整合兩個系統的通信協議，進而實現訪客聯動功能。

舉例1：訪客來訪。張總住在18樓，客人黃總來拜訪，黃總沒有卡，打不開樓宇單元門，也使用不了電梯。這時黃總通過單元門可視對講主機與張總通話，張總確認來訪客人身份后，按下家里面的可視對講分機上的開鎖鍵，此時單元門立刻彈開，那么同時對講分機也會把開門信號傳給電梯上的梯控設備，命令它解除電梯18樓的刷卡控制。此時黃總在電梯內就可以不用刷卡，選擇18樓，電梯上行。這種功能解決訪客無卡乘梯的問題。

舉例2：業主之間互訪功能。張三想去李四家串門，先從自家對講分機呼叫李四，李四給張三權限后，此時，電梯自動去張三家樓層接人，進入轎廂后，李四家所在樓層權限放開，可直接按按鈕。

舉例3：室內呼梯功能。 張三家住29樓，家門距離電梯還有一點距離，由于電梯默認停層一般為1樓。想下樓而又不耽擱時間，就可以在自己對講分機呼叫電梯上來。---前提是對講系統有此功能。

二．訪客聯動功能如何施工。

1. 從弱電井到電梯機房預埋一條RS485通訊線（屏蔽雙絞線，RVVP2×1.0），強調在電梯機房預留出4米備用。這個布線用于連接“訪客聯動通訊器”和樓宇可視對講系統（由甲方安排完成，通常都是由弱電工程的施工方負責完成）；

訪客聯動通訊器：屬于通信協議對接轉換的一種設備，每個可視對講廠家針對此種設備的稱謂不盡相同，但是功能是一樣的。例如：“梯控通信模塊”、“ 訪客聯動通訊器”，“電梯控制模塊”，“電梯模塊”，“信號轉換器”---等等。每個正規廠家都有，只不過稱謂不同。

2 .需要預先在電梯隨行電纜里布一條RS485通訊線（屏蔽雙絞線，RVVP2×1.0），也可以直接使用隨行電纜里面的備用通訊線。強調必須在機房和轎廂頂部各預留出3米備用。 用于連接電梯IC卡控制器和“訪客聯動通訊器”，實現訪客聯動功能（此工作由電梯安裝施工方完成）。

3. 從電梯轎廂頂部的隨行電纜中找到預留的兩根通訊線，然后與操縱盤中電梯IC卡控制器連接在一起。（由電梯施工方負責）

三．可視對講廠家需要提供的東西。（所提供樣機必須跟項目現場使用的保持一致。）

對講廠家提供一套樣機，包括：主機，分機，訪客聯動模塊，單通道信息發布模塊，開關電源）和一份通訊協議，硬件設備必須是接通好線路后發到我廠，做完測試后全部返還。

四．現場需要確認的信息：

1.     IC卡扇區選擇問題。明確樓宇對講的卡片型號是否跟提供所用型號一致。梯控所用卡片為M1卡。該卡有16個扇區，需明確對方占用的為哪個扇區。

2.     電梯層站情況。

3.     功能需求。是否有除刷卡和訪客以外的功能需求？比如互訪功能或其他。

4.     訪客電梯返站接客人是返到哪層？（一般是門口主機所在的單元門廳，以一樓居多，此次現場是不是需要返到地下，比如-1層或者-2層？）

5.     訪客開放的樓層是不是只有業主所在樓層？是否需要開放多個樓層？（如果開放多個樓層，比較麻煩，也不太安全，建議只開放業主所在樓層）。

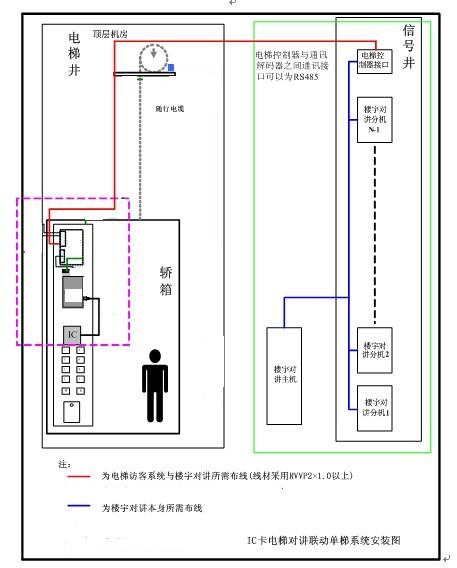

五．下面是全景對接示意圖，僅供參考。
