DS-7.0刷卡系統說明

控制器參數:

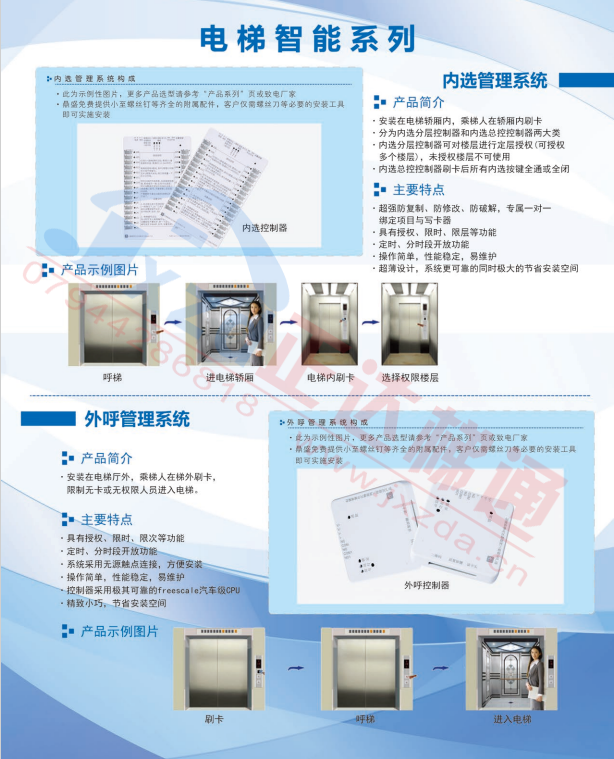

DS-7.0 內選控制器主要技術參數：

產品尺寸：長12CM 寬8CM 厚1.4CM（32層設備）

                      1、輸入電壓：DC9～30V                                  2、工作電流：<800mA

                      3、使用環境溫度 ：-35℃~+70℃                      4、使用環境相對濕度：20%~90% 不結露

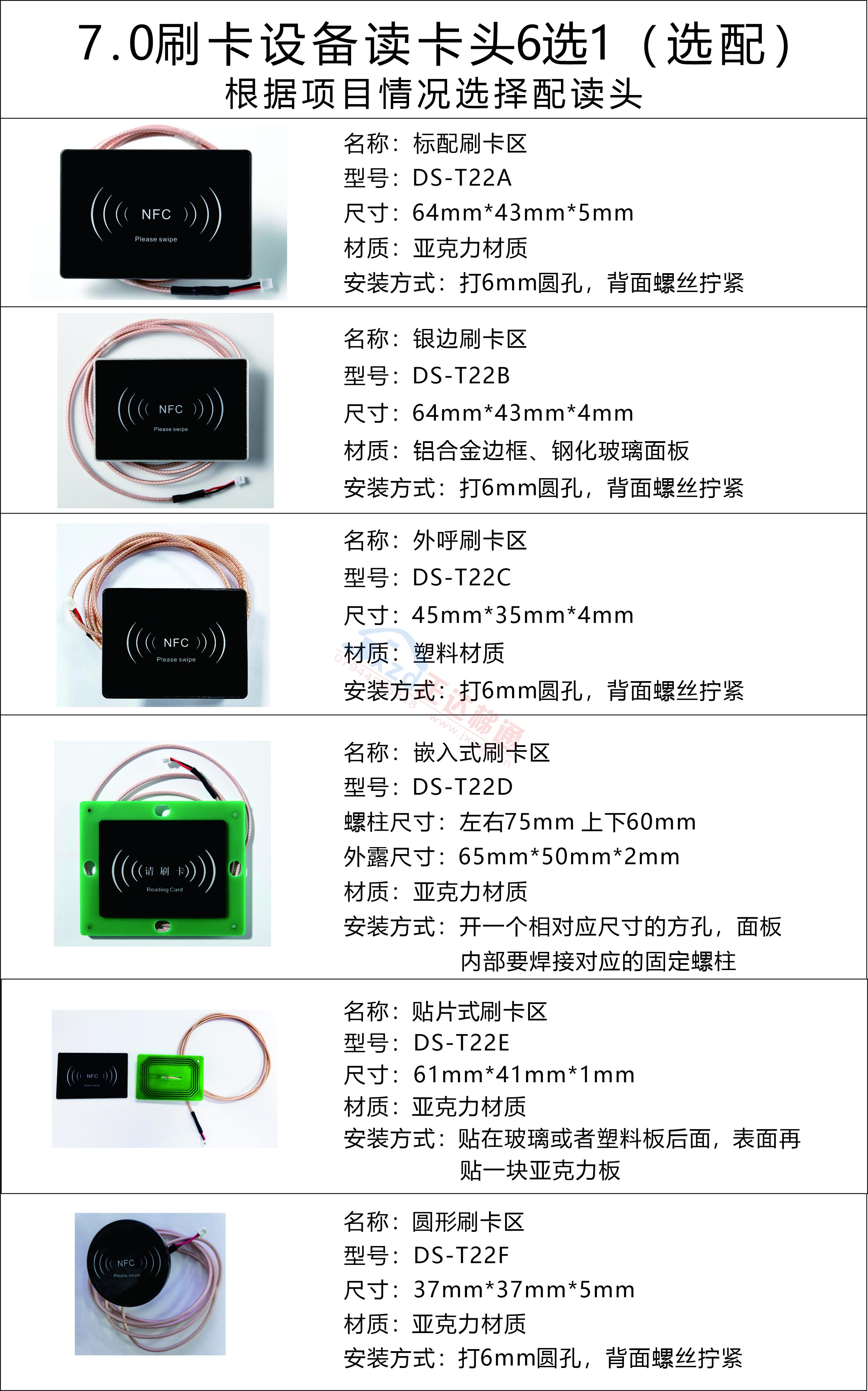

                      5、刷卡操作時間：<200 毫秒                            6、讀卡連接線最大長度 ：12 米

                      7、刷卡記錄存儲：循環存儲 6500 條                 8、可管理乘梯卡數量：10 萬張

                      9、黑名單：10 萬個                                          10、電梯編號：1~255 號自由設置

                      11、平均無故障時間：>25000 小時

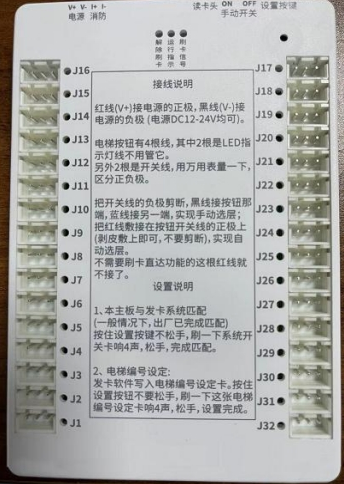

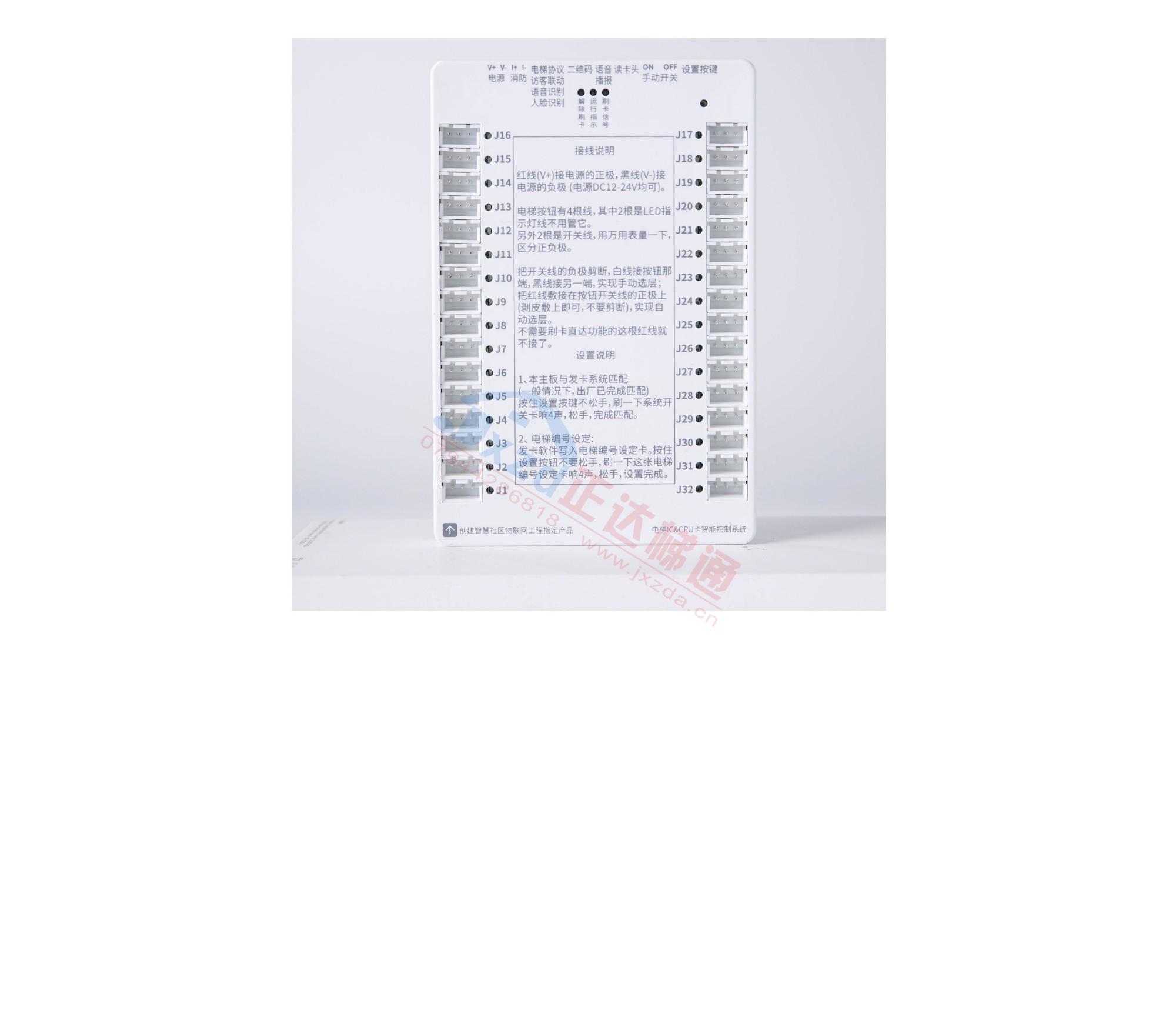

主板接口說明： V+V-是電源輸入 L+L-是消防輸入

                        手動開關是應急人工退出刷卡狀態

                        設置按鍵是設定設備地址和匹配軟件使用

消防接線說明：消防接口L+L-輸入一個電源（12V-24V）即可退出刷卡狀態

 電源接線方法：紅線接電源正極，黑線接電源負極（V+,V-）12V-24V均可。

按鈕接線方法:  電梯按鈕有4根線，其中2根是LED指示燈線不用管它。

                        另外兩根是信號開關線，用萬用表量一下，區分信號線的電源正負極。

把信號開關線的負極剪斷，黑線接通往按鈕那端的斷頭，藍色線接通往指令板方向的斷頭。紅色線并接到信        號開關線的正極上（注意不是剪斷是并接）。

紅色線是控制刷卡自動點亮該樓層的作用，如果不需要自動點亮則不需要接紅色線（自動點亮只支持一張卡        里面寫入小于等于兩個樓層)

設備地址設置說明：在寫卡軟件中功能卡-電梯編號設定卡選項中拿一張空卡，寫入想設定的地址編號，到設備端按住主板上方的設置按鍵刷下                         電梯編號卡，聽到滴滴-滴滴共4聲蜂鳴，則表示設定成功。

刷卡響聲說明:  滴一聲表示刷卡成功

                       滴一聲長響表示該卡里的信息和該設備地址不匹配（1單元的卡去2單元刷）

                       滴滴滴三聲表示該卡時間到期或者時間和主板時間不匹配

                       滴滴滴滴表示為功能卡的聲音（時間校準卡，地址設定卡，扇區設置卡等）。

7.0梯控系統寫卡軟件說明

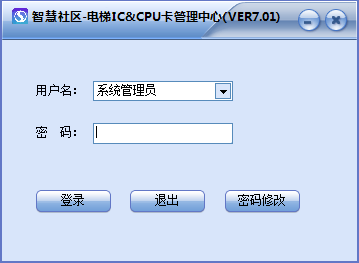

登錄密碼123456

1:添加電梯

裝了幾臺控制器如果不通用的情況下裝幾臺就添加幾個地址

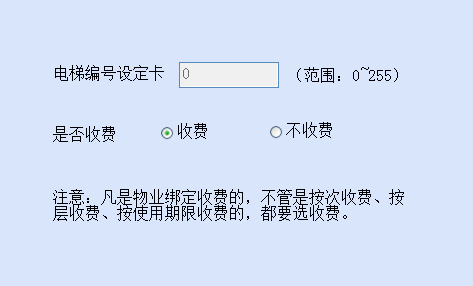

2：設定設備地址

依次點開功能卡-電梯編號設定卡

從1號開始，拿一張空的IC卡，寫好編號卡數據然后在梯控板上面刷一下，刷編號卡一定要按住設備上的設置鍵在刷，響聲為滴滴-滴滴即為成功設定。

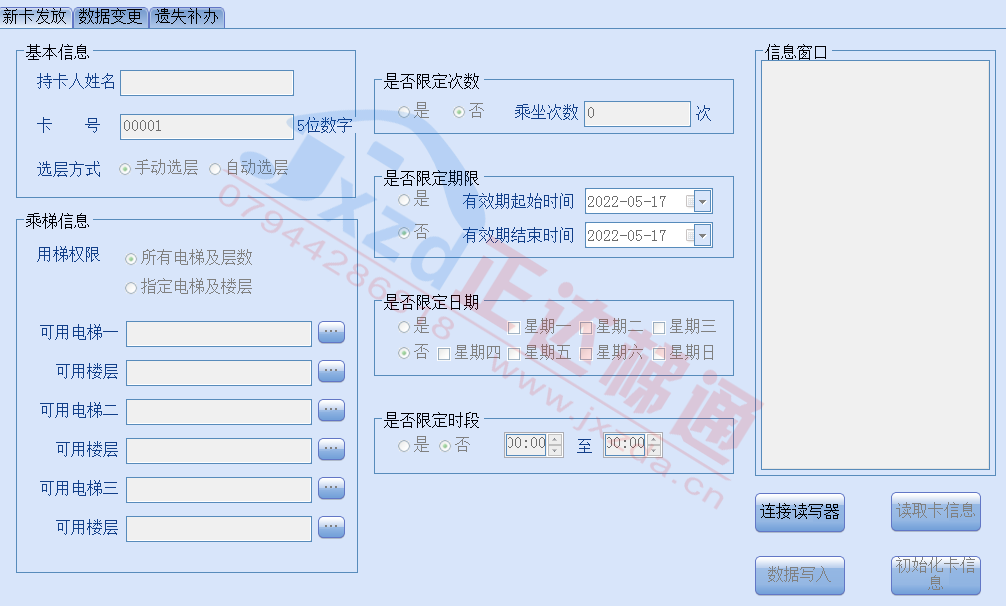

3:發業主卡

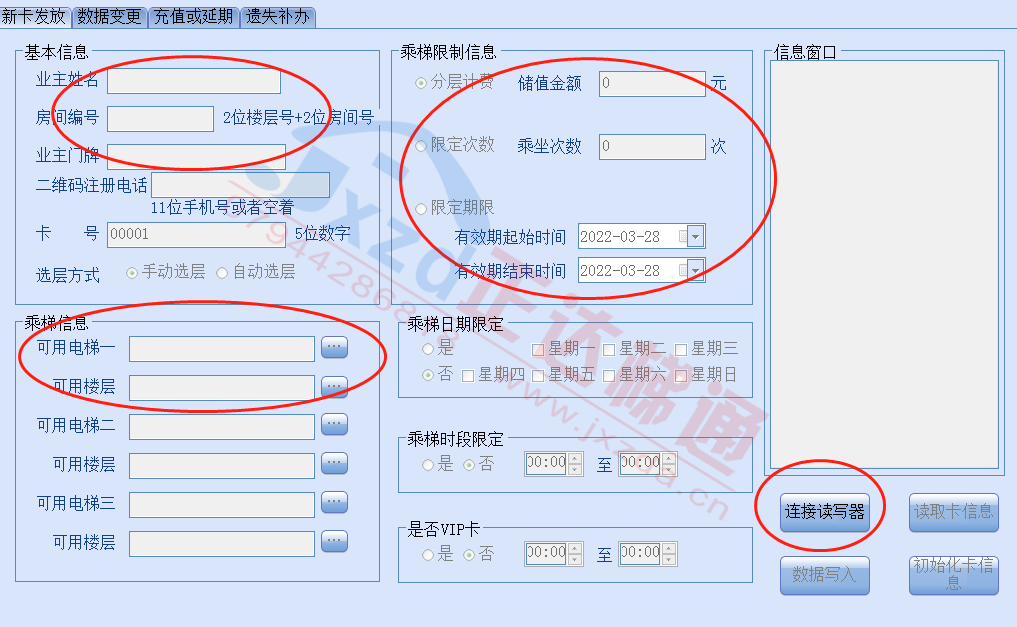

先點擊連接寫卡器，然后紅圈內是必填項目，姓名、房間號、門牌號、可用電梯一定要選擇正確的地址，輸入完信息后把IC卡放在寫卡器表面點擊數據寫入成功即可。

4、管理卡

先連接寫卡器，輸入相對應的內容最后數據寫入即可。

5、一般故障處理

1）刷卡響3聲（滴滴滴）是時間不對，IC卡信息內容或者梯控主板時間不正確。

   解決方法：1.先查看寫卡時候選擇的時間是否正確

2.            做一張時間校準卡將設備時間校準一下，在寫卡軟件的功能卡-時間設置卡-控制時間設置卡，拿一張空卡數據寫入拿到梯控板那里按住設置鍵刷一下響4聲即可。

2）刷卡1聲長響是指該卡的單元信息和梯控板地址不對應。

   解決方法：1.檢查下寫卡時選擇的控制器地址是否正確。

重新設置下梯控主板的單元地址。
