不分層型電梯IC卡智能控制器

產品型號：DS-A10-7.0

產品尺寸：長度7cm*寬度6cm*厚度1.6cm

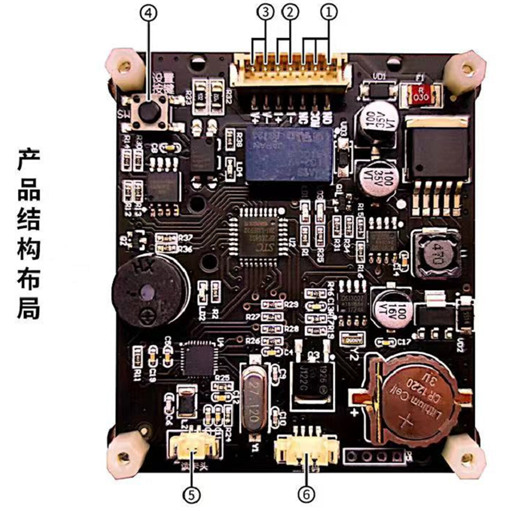

①-NO常開COM公共NC常閉接口

②-消防接口：當電梯進入消防模式后解除刷卡

③-電源：支持12-24V電壓V+接電源正極 V-接電源負極

④-設置按鍵：電梯編號及是否收費設置

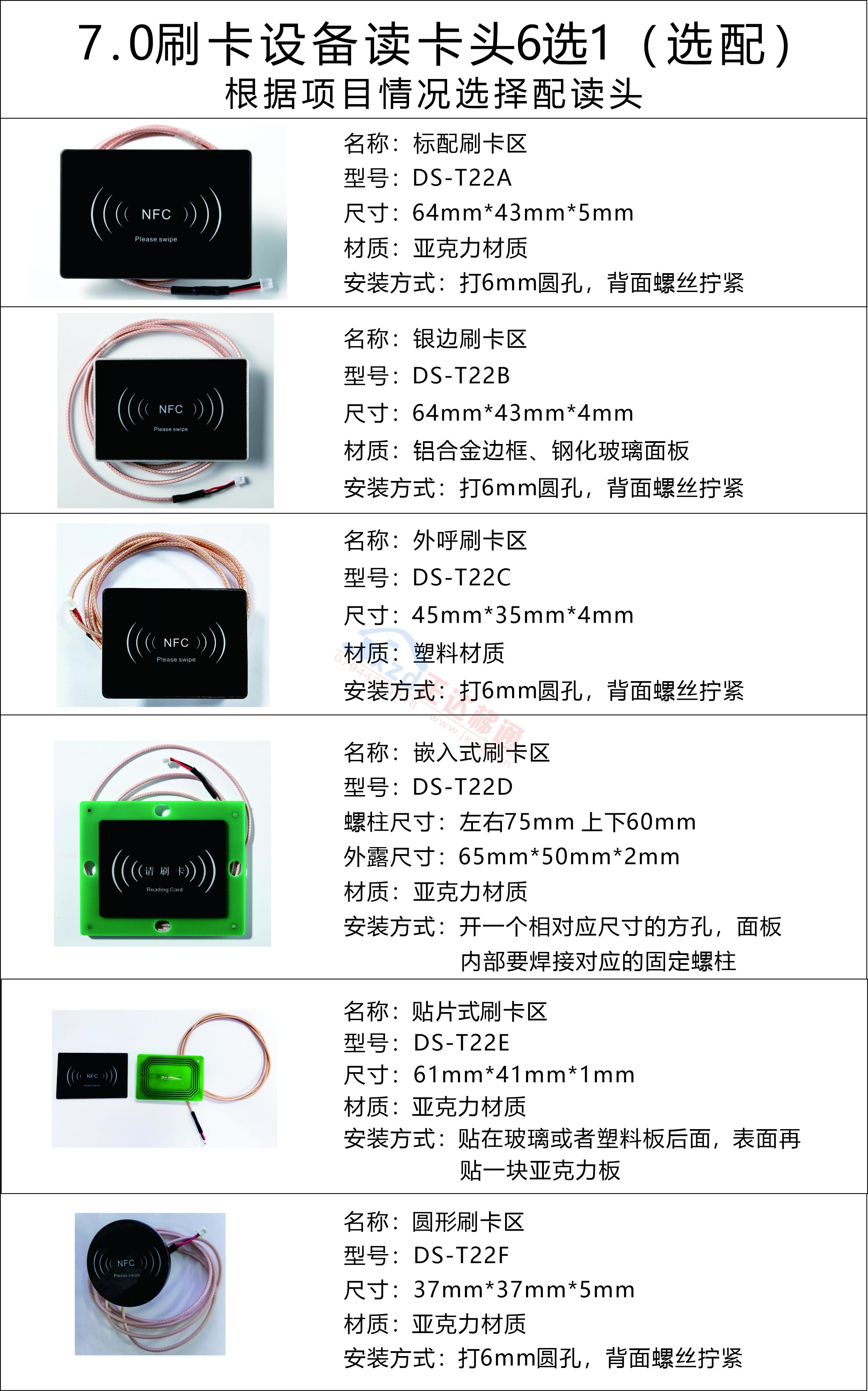

⑤-讀卡頭：接讀卡頭線纜

⑥-二維碼：接二維碼線纜。超薄鋁鎂合金讀卡頭，鋼化玻璃面板

內置信號強度指示燈及響應指示燈，安裝簡便只需鉆一個8mm的孔即可

通電調試運行

1、系統通電后

指示燈LD2常亮，LD1閃爍，表明通電正常

2、刷系統開關卡

滴響一聲所有樓層指示燈全亮，表示關閉刷卡系統，可以自由呼梯；

3、刷系統開關卡

滴滴響兩聲所有樓層指示燈全滅，表示開啟刷卡系統，只有刷卡才能呼梯。

4、刷系統開關卡沒反應

觀察LD1指示燈，待機狀態是閃爍的，讀卡頭感應到開關卡后仍是閃爍的，

檢查讀卡頭是否插好；讀卡頭感應到開關卡后變成長亮，說明本主板與發卡系統不匹配，需要對碼，對碼操作如下：按住設置按鍵不要松手，刷一下系統開關卡響4聲，松手，完成匹配。

5、電梯編號設置及是否收費設置

在發卡軟件的“電梯管理”添加該部電梯的信息，會看到該電梯的電梯編號，

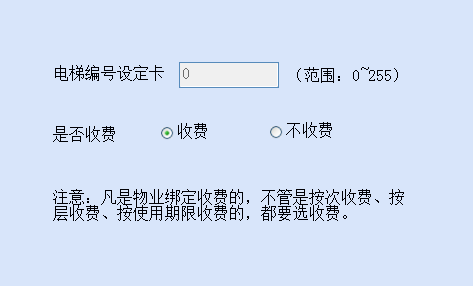

點擊“功能卡→電梯編號設定卡”，填入該電梯編號及是否收費，連接讀寫器，

數據寫入，讀取卡信息，確認一下。一般一個單元的多臺電梯是一個編號。

按住設置按鍵不要松手，刷一下這張電梯編號設定卡響4聲，松手，設置完成。

限定期限就是收費，業主卡及管理人卡選用限定期限，即卡有效期限到了，就不能用了。

6、時間設置

在發卡軟件的“功能卡→時間設置卡”界面中，制作控制器時間設置卡，在讀卡器上刷卡，將控制器的時間調整到當前的時間（注：計算機的時間必須準確）。

蜂鳴器響四聲：滴滴－滴滴表明刷卡成功。

7.0梯控系統寫卡軟件說明

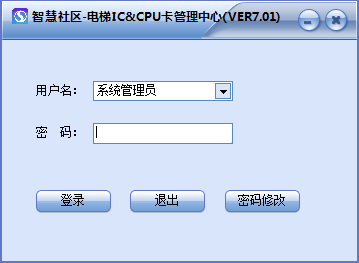

登錄密碼123456

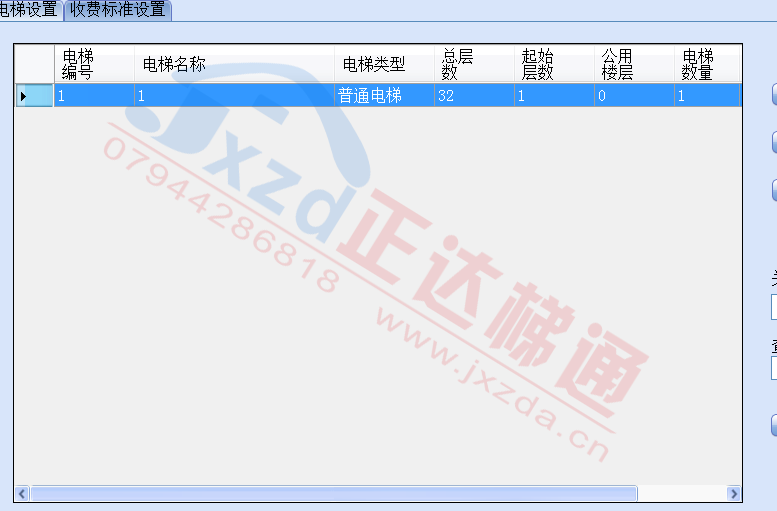

1:添加電梯

裝了幾臺控制器如果不通用的情況下裝幾臺就添加幾個地址

2：設定設備地址

依次點開功能卡-電梯編號設定卡

從1號開始，拿一張空的IC卡，寫好編號卡數據然后在梯控板上面刷一下，刷編號卡一定要按住設備上的設置鍵在刷，響聲為滴滴-滴滴即為成功設定。

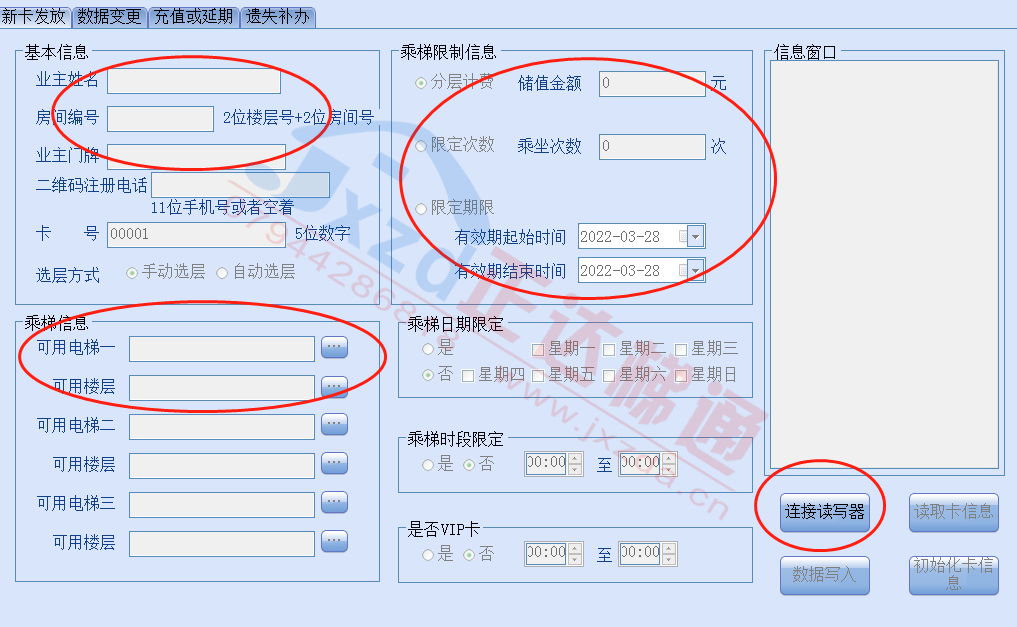

3:發業主卡

先點擊連接寫卡器，然后紅圈內是必填項目，姓名、房間號、門牌號、可用電梯一定要選擇正確的地址，輸入完信息后把IC卡放在寫卡器表面點擊數據寫入成功即可。

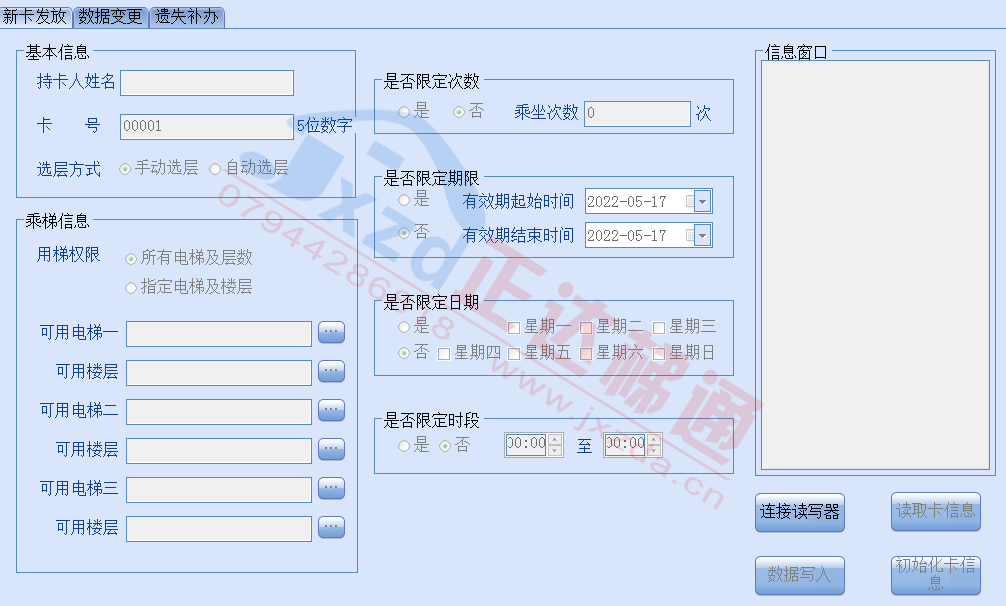

4、管理卡

先連接寫卡器，輸入相對應的內容最后數據寫入即可。

5、一般故障處理

1）刷卡響3聲（滴滴滴）是時間不對，IC卡信息內容或者梯控主板時間不正確。

   解決方法：1.先查看寫卡時候選擇的時間是否正確

2.            做一張時間校準卡將設備時間校準一下，在寫卡軟件的功能卡-時間設置卡-控制時間設置卡，拿一張空卡數據寫入拿到梯控板那里按住設置鍵刷一下響4聲即可。

2）刷卡1聲長響是指該卡的單元信息和梯控板地址不對應。

   解決方法：1.檢查下寫卡時選擇的控制器地址是否正確。

3.            重新設置下梯控主板的單元地址。
